简支UDL梁的公式和方程

• 下面是梁公式及其各自的SFD和BMD

简支梁是结构中最简单的布置形式。梁的两端各有支承，荷载沿其长度分布。简支梁在支座处不能有任何平动位移，但支座处的转动不受任何限制。

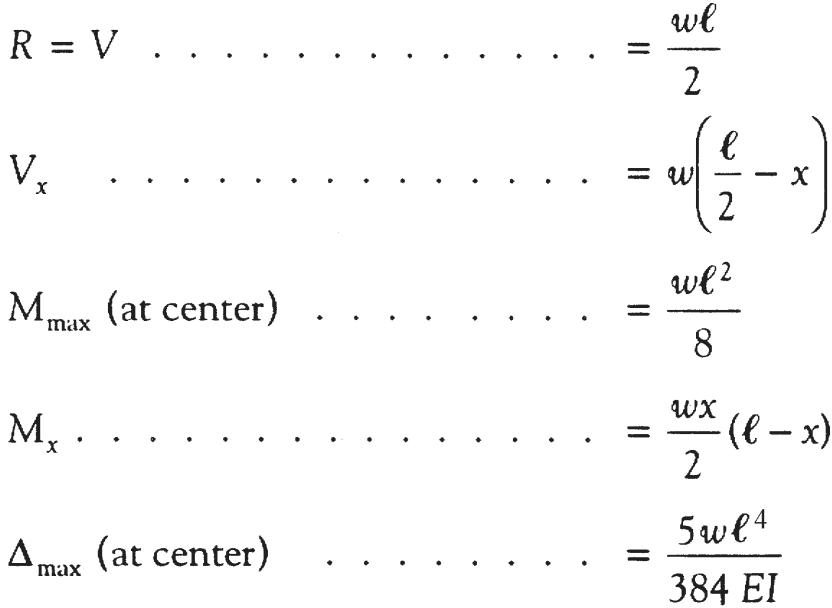

图:1均布荷载简支梁设计公式如右图所示

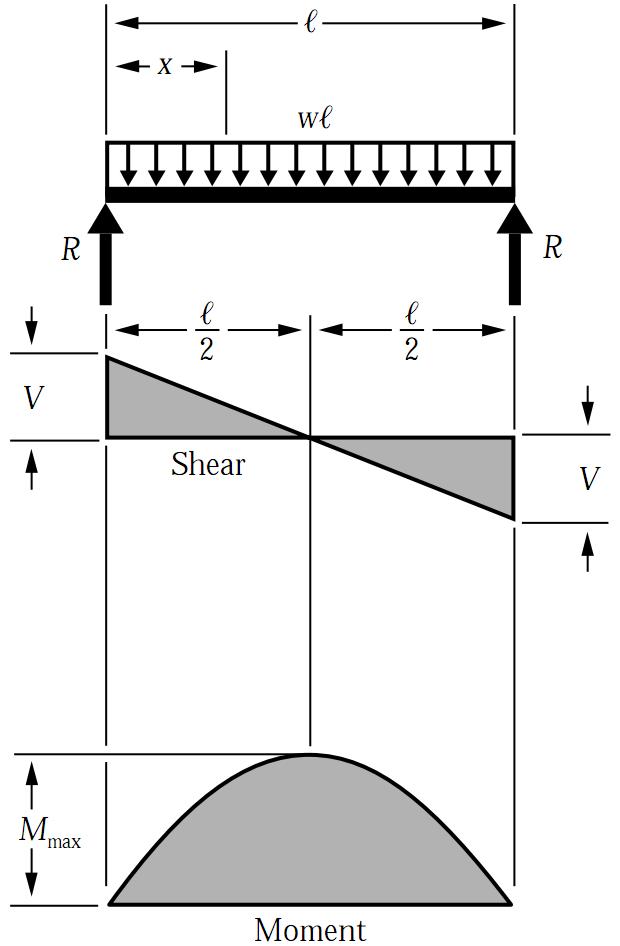

图:2简支梁均布荷载的剪力弯矩图

图2	图1

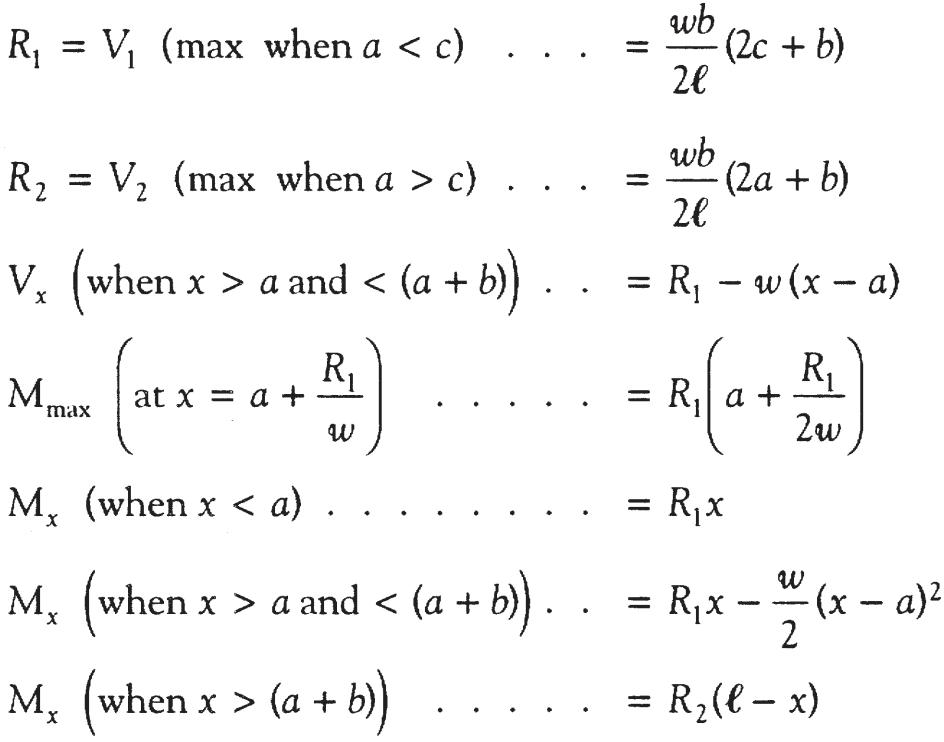

图:3中跨均布荷载简支梁设计公式

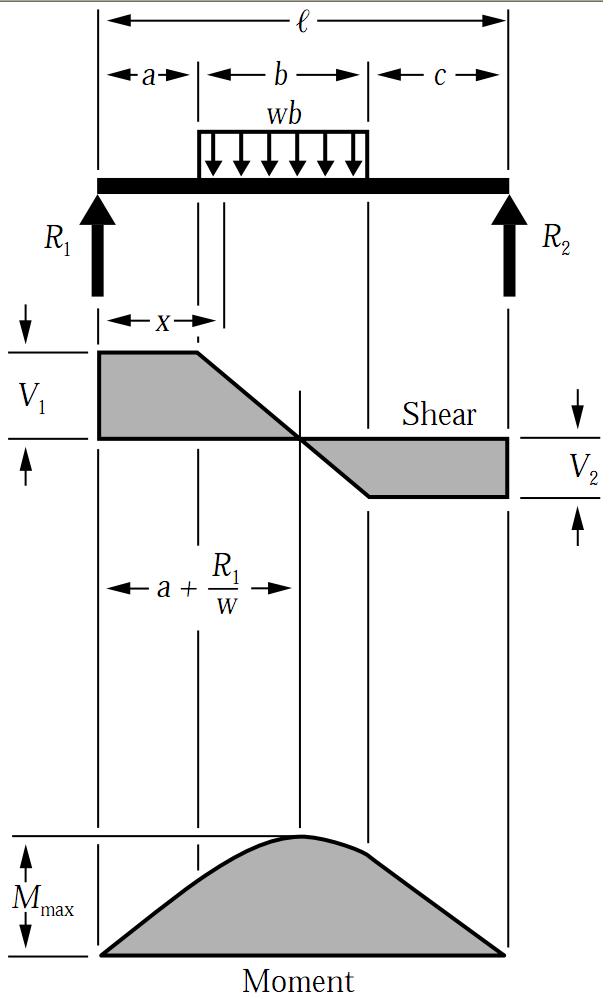

图:4中跨UDL承载梁简支的SFD和BMD

图4	图3

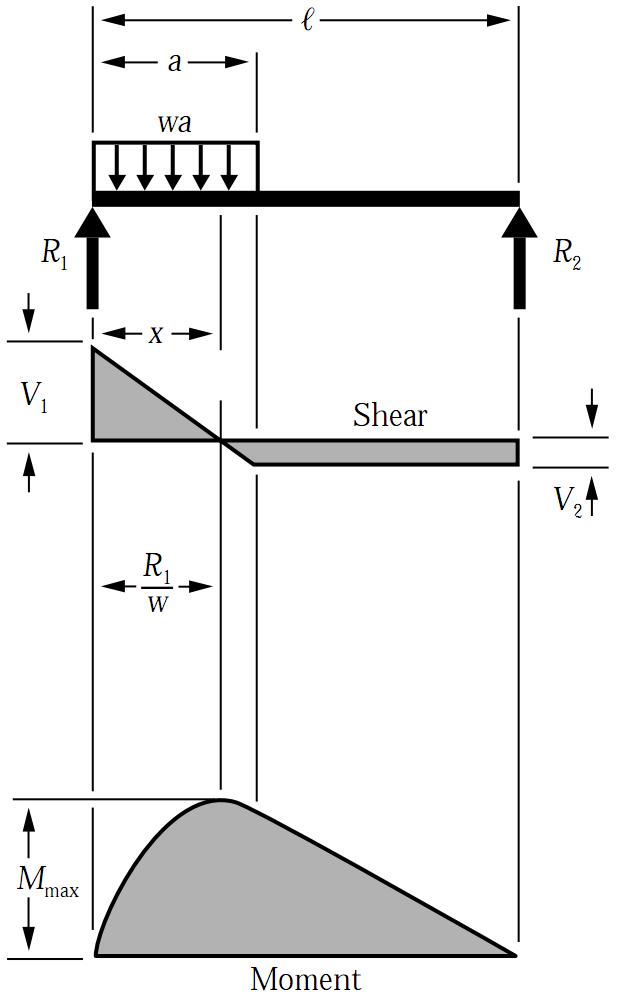

图:5简支左支均布荷载的剪力和弯矩图

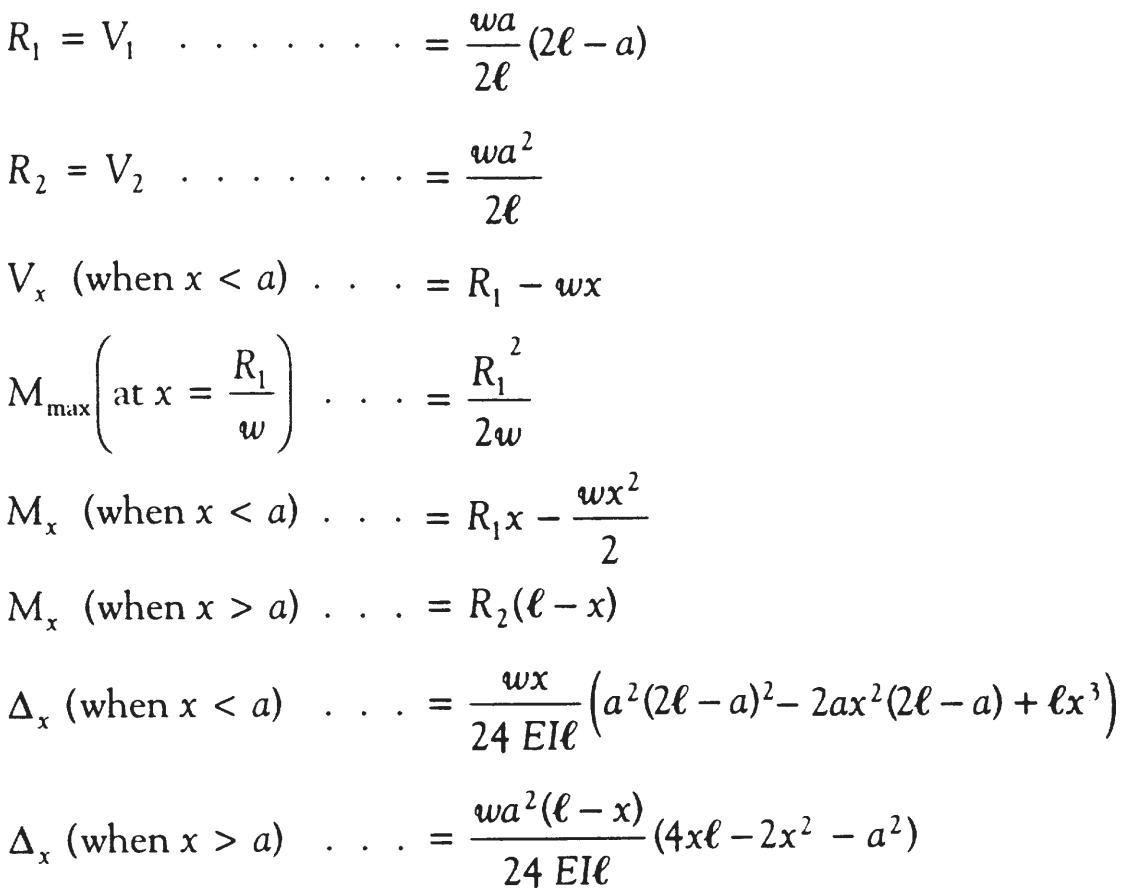

图:6求在右支承处有UDL的简支梁的不同截面上的弯矩和反力的公式

图5	图6

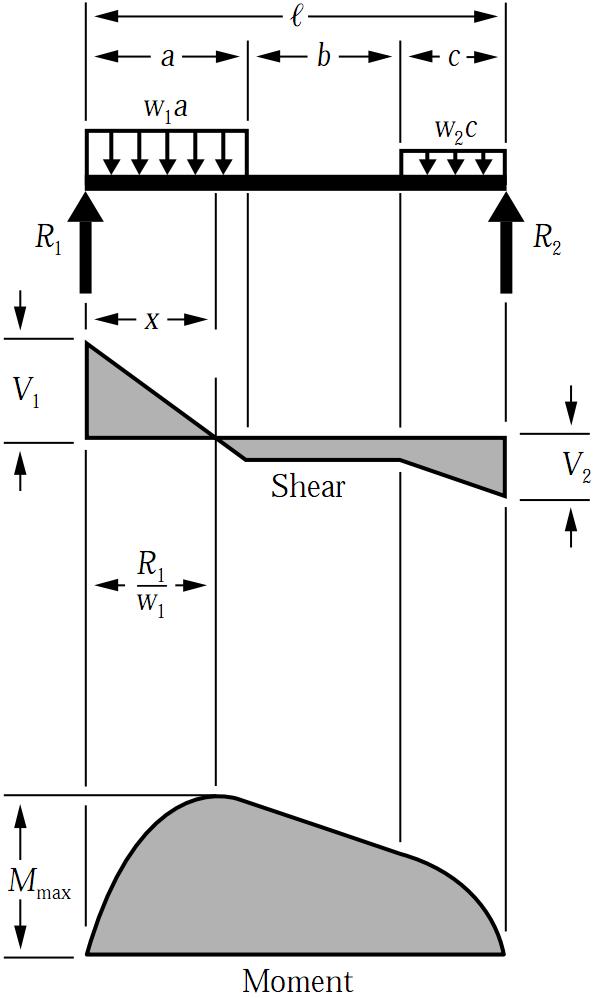

图:7SFD和BMD用于两端的UDL

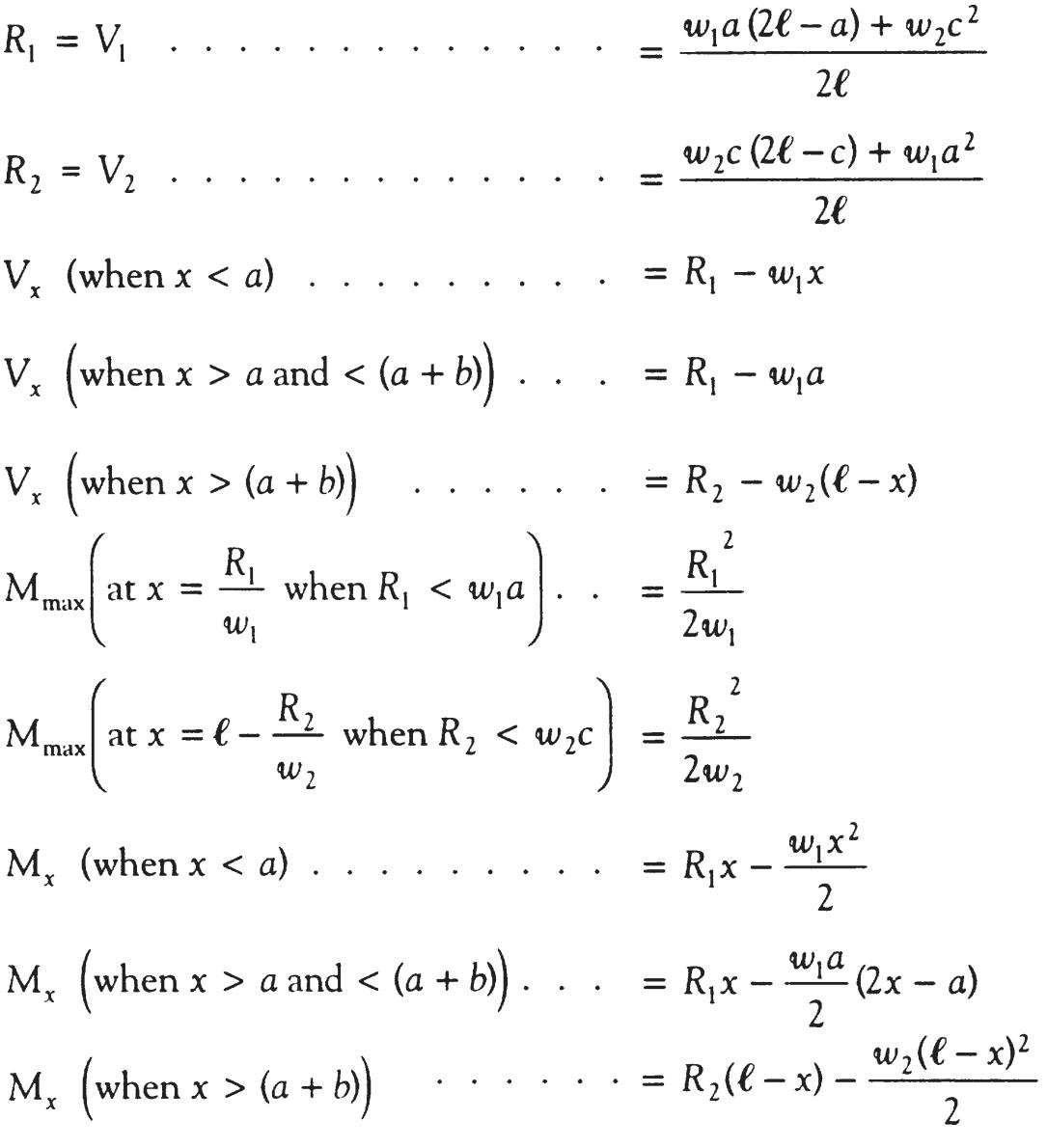

无花果:8两端有SFD和BMD的梁的分析公式

图7	图8

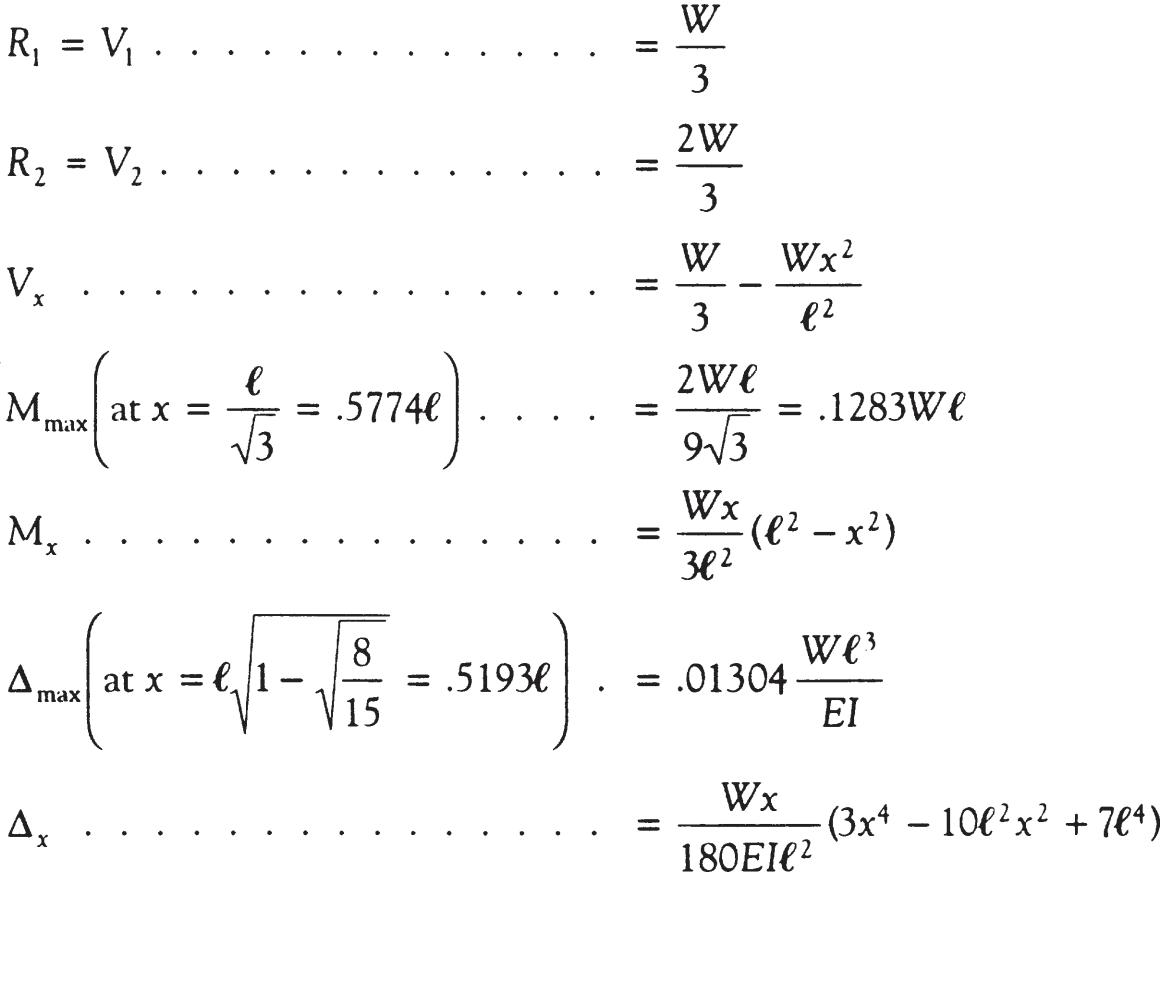

图:9分析沿其全长具有均匀变荷载的简支梁的公式集合

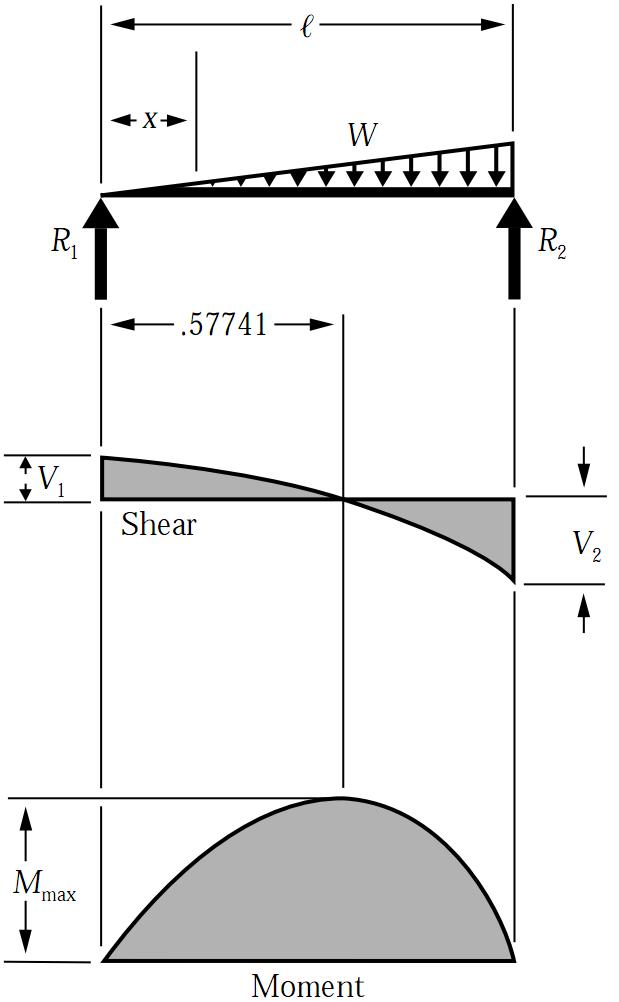

无花果:10沿跨有UVL的简支梁的剪力图和弯矩图

图10	图9

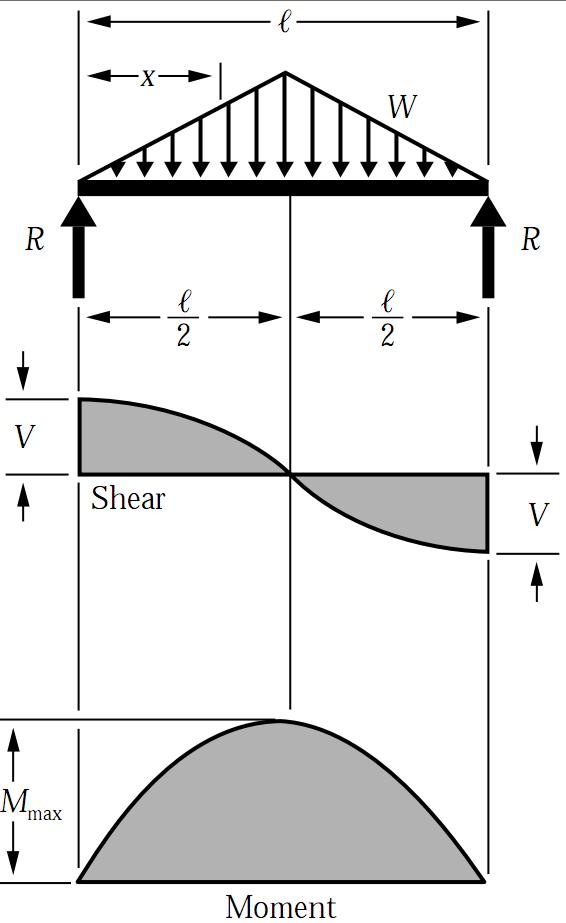

图:11SFD和BMD的简支梁具有UVL从跨中到两端

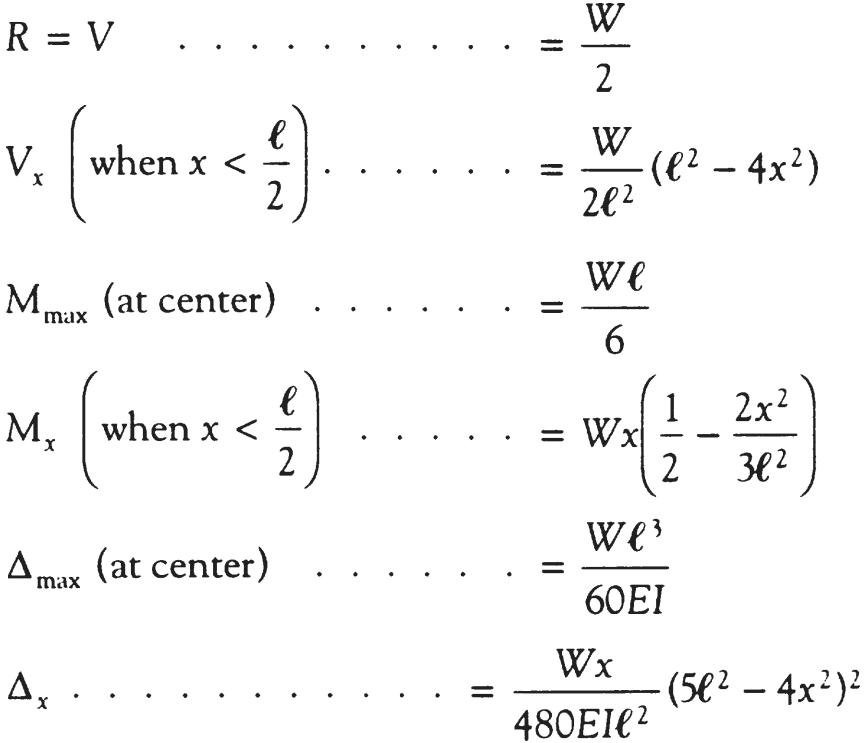

无花果:12跨中至两端UVL的简支梁弯矩和反力计算公式

图11	图12
