实验 - 液压凳的各个部分

液压凳是液压和流体力学中的一个非常有用的设备。它涉及大多数实验，例如，如此。为了找到速度的速度'CV'的价值，放电系数'CD'，研究流量缺口的特点，找到偏心高度，找到通过管道的头部损耗，以验证Bernoulli的定理等。

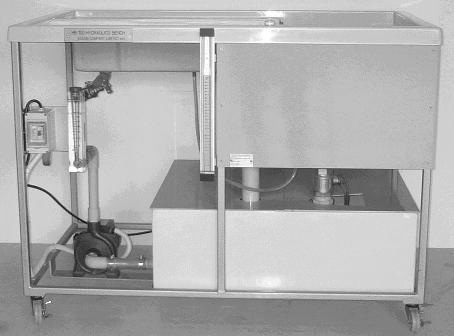

液压台机的一部分：

它的部分如下：

离心泵

它从槽罐中汲取水并用它来进行实验。

罐坦克

它将水用于液压凳。它位于液压凳的底部。来自这里的水通过使用泵运输到其他部件。它的容量为160升。

垂直管道

它通过泵从集水坑箱向液压工作台上部供水。

控制阀

它用于调节管道中的流量，即增加或减少液压工作台中的进水量。

还请参阅：水锤

连接器

在此帮助的帮助下，我们可以使用液压凳附接配件。特殊用途终端可以通过拧开连接器连接到泵供应，因此不需要手动工具。它位于频道中。

渠道

它用于实验数量，它为不同实验提供了水的通道。

排水阀

它用于清空槽罐。

侧频道

它们是通道的上侧。它们用于附加有关测试的配件。

体积坦克

它将来自频道的水储存。踩到该罐以适应低流量或高流速。它的容量为46升。

静脉挡板

它降低了来自通道的水的湍流。它位于体积罐中。

尺度和攻丝

视觉管和鳞片连接到体积罐的底部的挖掘，并瞬时指示水位。

倾倒阀

它位于体积罐的底部。打开倾倒阀允许夹带的水返回到槽罐以进行回收。它用于清空容量罐。它位于体积罐的底部。

执行机构

倾倒阀由远程执行器操作，提升致动器打开倾卸阀，当转弯90'时，它将在打开位置转回转储阀。

溢流

它是体积罐的上部的开口。它将46​​以上的水位置于撒槽罐以上。
量筒

提供了一种用于测量非常小的流速的测量圆筒。气缸储存在容纳泵的隔室中。

起动机

它打开/关闭液压凳。
