斜槽斜坡对盆地盆地的影响

偶尔影响盆地静水作业的一个因素是盆地上游溜槽的坡度。上述实验的范围十分广泛，足以说明这一因素。试验表明，只要进入跳水的射流速度分布合理均匀，就跳水性能而言，消浪池上游溜槽的坡度不重要。

对于陡坡槽或短平坡槽，速度分布可视为正态分布。然而，对于长而平的滑槽，底部和侧壁的摩擦阻力足以产生一个中心速度，大大超过底部或侧壁。

发生这种情况时，更大的活动导致静脉盆地的中心比在侧面的中心，产生不对称的跳跃，具有强壮的侧面漩涡。当斜槽的分歧太大而对于水正确遵循时，也可以目睹这种相同的效果。

在这两种情况下，跳跃的表面都是异常粗糙和起伏的，而且跳跃的前方位置总是不可预测的。当长斜槽位于静水盆地之前时，通常的做法是使上游部分异常平坦，然后将坡度增加到2:1，或与射流的自然轨迹相对应，即在静水盆地之前。

已经观察到最不利的条件，其中长的管道斜静脉依赖于盆地。通过利用III型盆地涉及长扁平滑槽的未来设计，可以实现明确的改进。地板上的挡板倾向于改变不对称喷射，导致操作的总体改善。

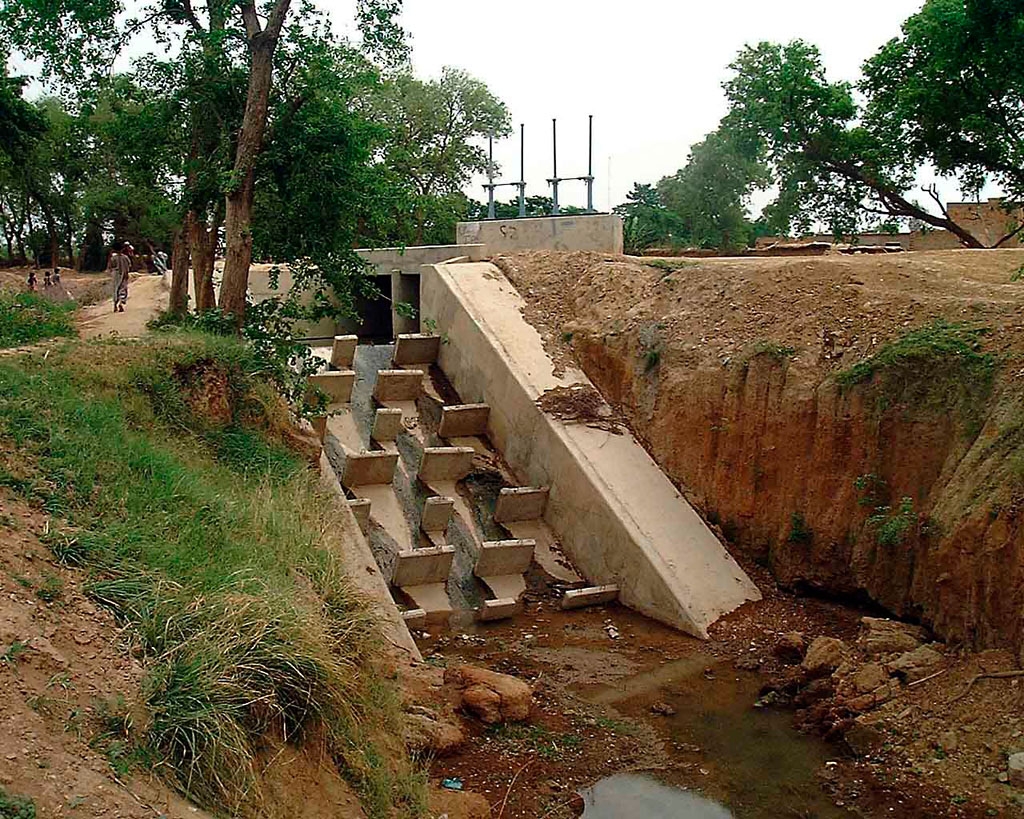

典型的带挡板的斜槽(巴基斯坦)

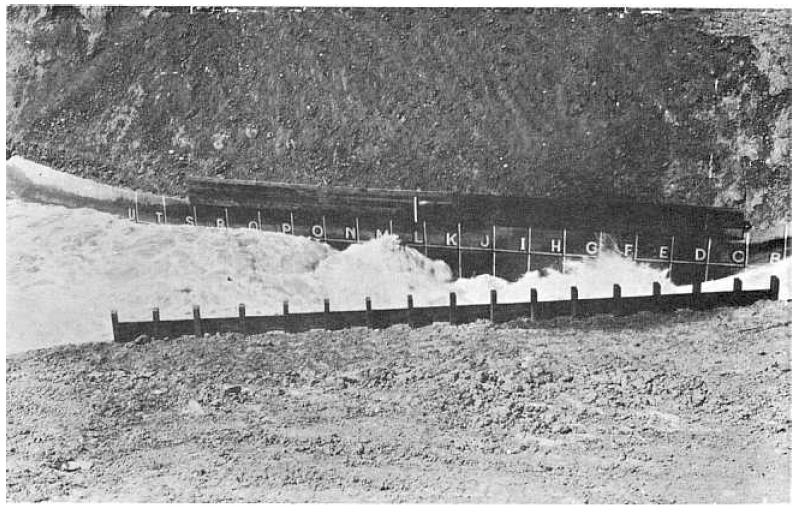

斜槽

建议书

已经设计了以下规则，以便于从上述讨论中开发的倾斜围裙的设计：

1. 确定将为最大放电条件提供最大经济性的围裙排列。这是一个管理因素，使用倾斜围裙的唯一理由。
2. 定位围裙，使得跳跃的前部将形成在斜率的上游端以最大值。在围裙的斜坡和位置与液压要求兼容之前，通常需要几种试验。可能需要升高或降低围裙，或者完全改变原始斜率。
3. 最大或部分流动的跳跃的长度可以从基于实验从液压图获得。静脉盆地围裙是设计师的决定。平均整体围裙平均为最大放电条件的跳跃长度的60％。根据河床和其他当地条件的岩石的质量，围裙可以延长或缩短。如果在松散的材料上设定了围裙，并且下游通道处于差，则可以建议使围裙的总长度与跳转长度相同。
4. 随着APRON设计的最大放电条件，然后应该确定可用于节能的尾水深度和盆的长度足够。如果尾部水深足够或超过中间排出的跳跃高度，则设计是可接受的。如果尾部水深是缺陷的，则可能需要尝试不同的斜率或重新定位围裙的倾斜部分。没有必要在倾斜围裙的上游端部的跳转形式的前部用于部分流动。
5. 如果提供适当的尾水深度，水平和倾斜的胶圈在弗劳德数较高的情况下也同样有良好的性能。
6. 当进入静池时流速分布和水流深度合理均匀时，静池上游溜槽的坡度对水力跳跃的影响不大。
7. 放置在围裙的末端的小型实心三角形窗台，是唯一与倾斜围裙结合所需的副本。它有助于抬起流动，因为它离开围裙，因此起动控制冲刷。其尺寸并不重要;最有效的高度在O.5D2（跳转后的D2 =高度）和O.10D2和3：1至2：1的斜率之间。
8. 溢洪道应设计成尽可能几乎在静脉盆地的对称流动。（这适用于所有静脉盆地。）不对称产生大型水平漩涡，可以将河床材料携带到围裙。这种材料被漩涡循环可以以非常令人惊讶的速度磨损盆地中的围裙和附属物。eddies还可以破坏翼墙和rip-rap。不对称操作是昂贵的操作，应不断提醒操作人员这一事实。
9. 如果高溢洪道的流量超过每英尺裙宽500 c.f.s.，且存在任何形式的不对称，以及对于弗劳德数较高的情况，即静水池的成本越来越高，而其性能相对较不令人接受，则建议进行模型研究。
