地面摄影测量的主要方法

原理与平面测量完全相似，可以说是“物体相对于基准线的位置是由从基准线的每一端画到它的光线的交点给出的”，在平面测量中，大部分工作是在现场进行的，而在这种方法中，工作是在办公室进行的。校长解释如下

C和D=摄像站。

CD=长度“B”的基线

CE和DE=准直垂直面的位置。和

B=观察到的垂直角，即准直的垂直面与C和D处的基线形成的垂直角。

M=待定位的pt，在两张照片中均显示为“M”。

X1和Y1=pt'C'上“M”的坐标

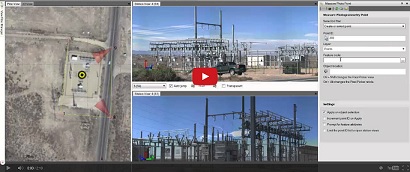

观看视频浅谈如何应用地面摄影测量方法

X2和Y2=---------------------------“D”

F=相机镜头焦距

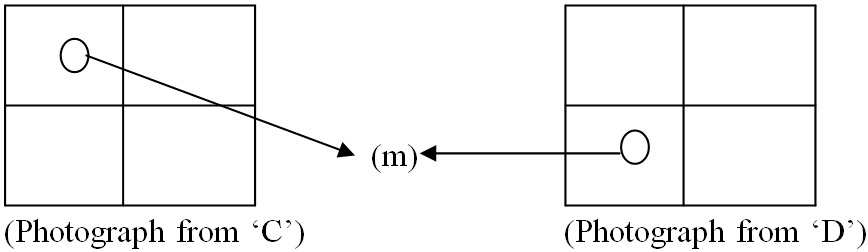

（照片来自‘C’）（照片来自‘D’）

定位方法PT'M'：

Pt'M'可以用图形或分析方法绘制。

图解法：

• 首先按给定的比例绘制基线
  • 在保护器的帮助下，画一张“宽CD”的角。
  • 同样地，用BE画出B的角。
• 在CE上，在与精细字体“C”相等的距离处标记pt“e”。同样地，沿着D前面的De，将距离“De”等于“f”，如图所示。
• 在这些点和“e”上画线，与CE和DE成直角，沿着这些垂直线在照片的同一侧分别测量等于x1和X2的“em”(在CD和DE的ht左侧测量）
• 连接“CM”和“DM”并产生它们，以便在“M”处相遇，从而给出“M”在平面上的所需位置

确定PT'M'

• 测量“y”，它给出了水平头发上方“m”的高度。在水平距离内，光线从“m”到物体玻璃中心的高度等于“y”
• 测量距离“CM”到平面上的刻度。

• ‘M’在‘C’处的水平准直面上方的高度‘H’通过知道水平准直面的降低水平（RL）而给出，M的RL可通过以下公式获得：M的R.L=R.L‘C’处的水平准直面由下式给出：

现场工作：

地面摄影测量的野外工作包括

• 侦察

• 三角测量

• 摄像机工作
